Pompe à chaleur F730

Les Jardins de la Batie, l'aérothermie en collectif (71).

Réalisation

Type : Immeuble Neuf (27 appartements)

Région : Bourgogne

Altitude : 270 mètres

Machine : 6 PAC NIBE F2030

Bureau d'étude : PROJELEC

Installateur : Entreprise DORIDON

Date d'installation : 2017

Contexte

Les jardins de la bâtie, située dans un village de Bourgogne, est une construction neuve BBC (RT 2012) de 2017. Elle est composée de logements d’une superficie allant du T2 au T5, occupés en résidences principales. Situé dans un quartier résidentiel, cet immeuble nécessite un système avec un faible niveau sonore résiduel.


Solution

Une installation aérothermique permet une installation aux contraintes réduites. Aucun forage ni terrassement ne sont nécessaires. De plus, travaillant sur l’énergie thermique de l’air extérieur, source de chaleur inépuisable, le système est performant énergétiquement et permet d’importantes économies.

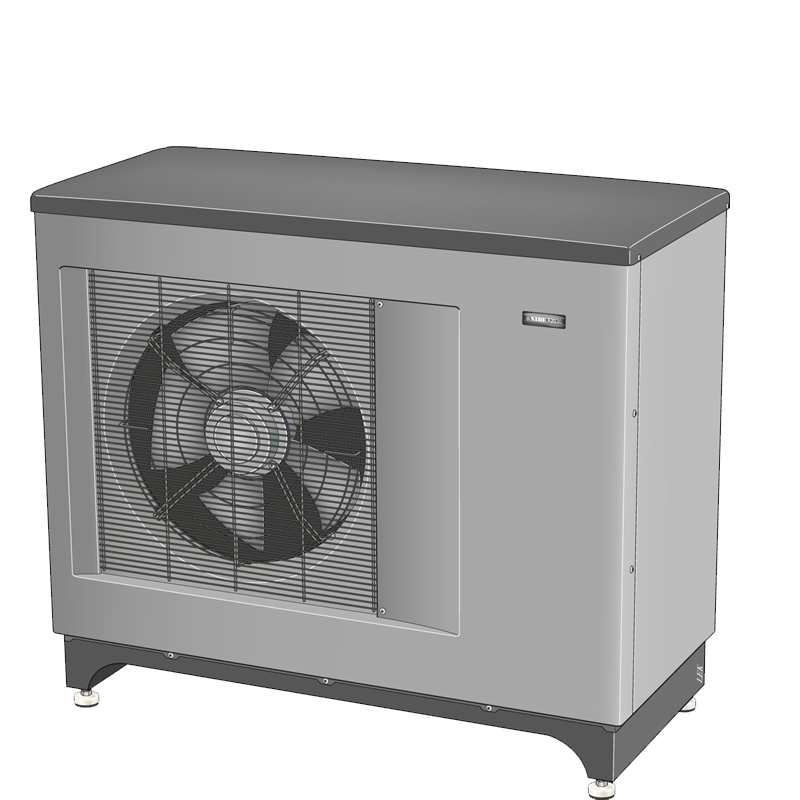

La pompe à chaleur air/eau NIBE F2030 est une unité monobloc silencieuse (Pression acoustique à 4m : 45dBA). Le circuit frigorifique hermétiquement fermé se trouve dans l’unité extérieure. Le transfert de la chaleur de chauffage produite dans l’unité extérieure est transmis au réservoir tampon connecté dans la chaufferie au moyen de l’eau de chauffage.

À partir de là, les appartements sont alimentés en chauffage par le sol et les radiateurs.

L'aérothermie en collectif est un système à haute puissance et économique.

Aérothermie

Atouts techniques de la F2030 en collectif :

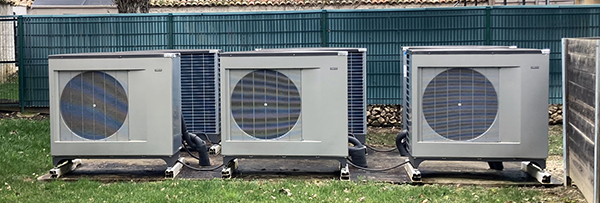

  • Montée en cascade par 6 unités pour assurer des besoins de puissance importants.

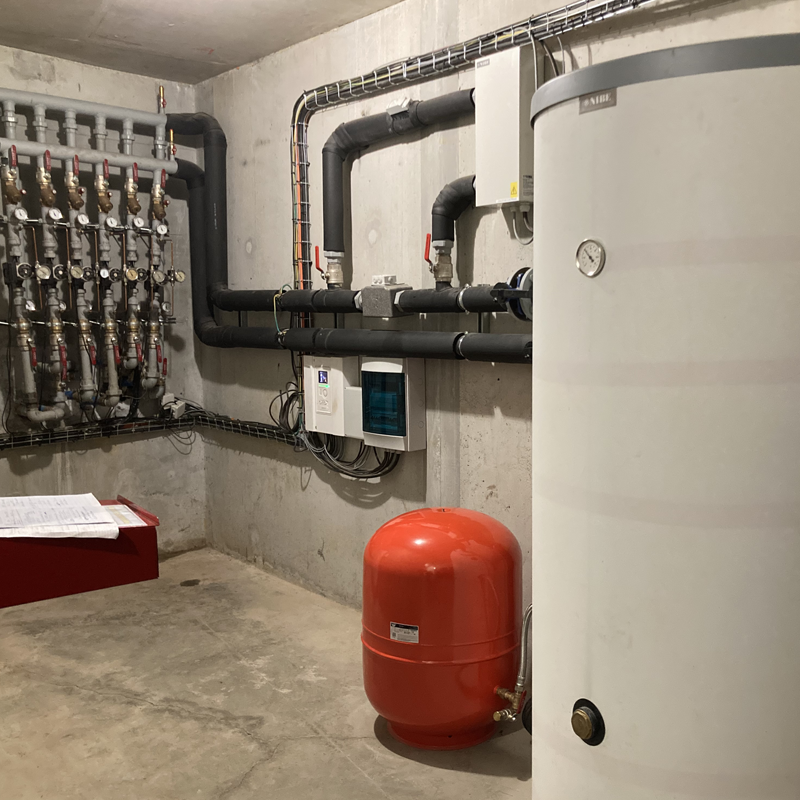

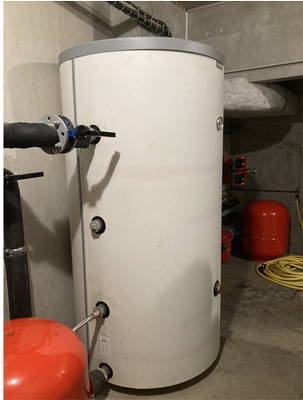

  • Associée au ballon tampon UKV de 1000 litres installé dans la chaufferie.
  • Contrôlée par la régulation SMO 40, elle permet d’assurer le chauffage en plancher chauffant et radiateurs.
  • Associée à un MTA (Module thermique d’appartement), elle permet d’assurer la production d’eau chaude individuelle de chaque appartement.
  • ELK 26 assure l’appoint électrique complémentaire et de secours afin de délivrer une distribution constante.

Aérothermie

UKV - NIBE

NIBE

Consommations annuelles en Chauffage & ECS pour les 25 logements cumulés.

AnnéeRelevé de consommations
201975 258 kWh
202077 277 kWh
202198 767 kWh
202278 283 kWh
202365 590 kWh

Témoignage de Sylvain de l'entreprise Doridon :

“Installation hydraulique et cascades de 6 pompes à chaleur très facile à réaliser. Régulation facile d’utilisation. Aucune pièce de changée en 6 ans.”
