NIBE Referenzprojekt: Zwei Mehrfamilienhäuser in Brachttal
Zwei Mehrfamilienhäuser werden über ein Vier-Rohrsystem an die Heizung und Warmwasser-Versorgung angebunden.
Getrennte Systeme für Heizung und Warmwasser
Fakten: Zwei Mehrfamilienhäuser (je 3 Wohnungen) in 63636 Brachttal
Baujahr: 2020
Wohn-/Nutzfläche: ca. 95 m² je Wohnung
Wärmeverteilung: Fußbodenheizung
Maßnahme: Neubau im Jahr 2020
Eingesetzte Heiztechnik: Je Haus eine Luft/Wasser-Wärmepumpe NIBE F2120-12 mit der Regeleinheit NIBE SMO S40, 900-Liter-Warmwasserspeicher und einem 200-Liter-Pufferspeicher
Besonderheit: Vier-Rohrsystem in Kombination mit einem Warmwasserspeicher und Übergabestationen in jeder Wohnung
NIBE Effizienzpartner: MJS Heizungstechnik GmbH
Neubau von zwei Mehrfamilienhäusern mit Übergabestationen für die Warmwasserversorgung

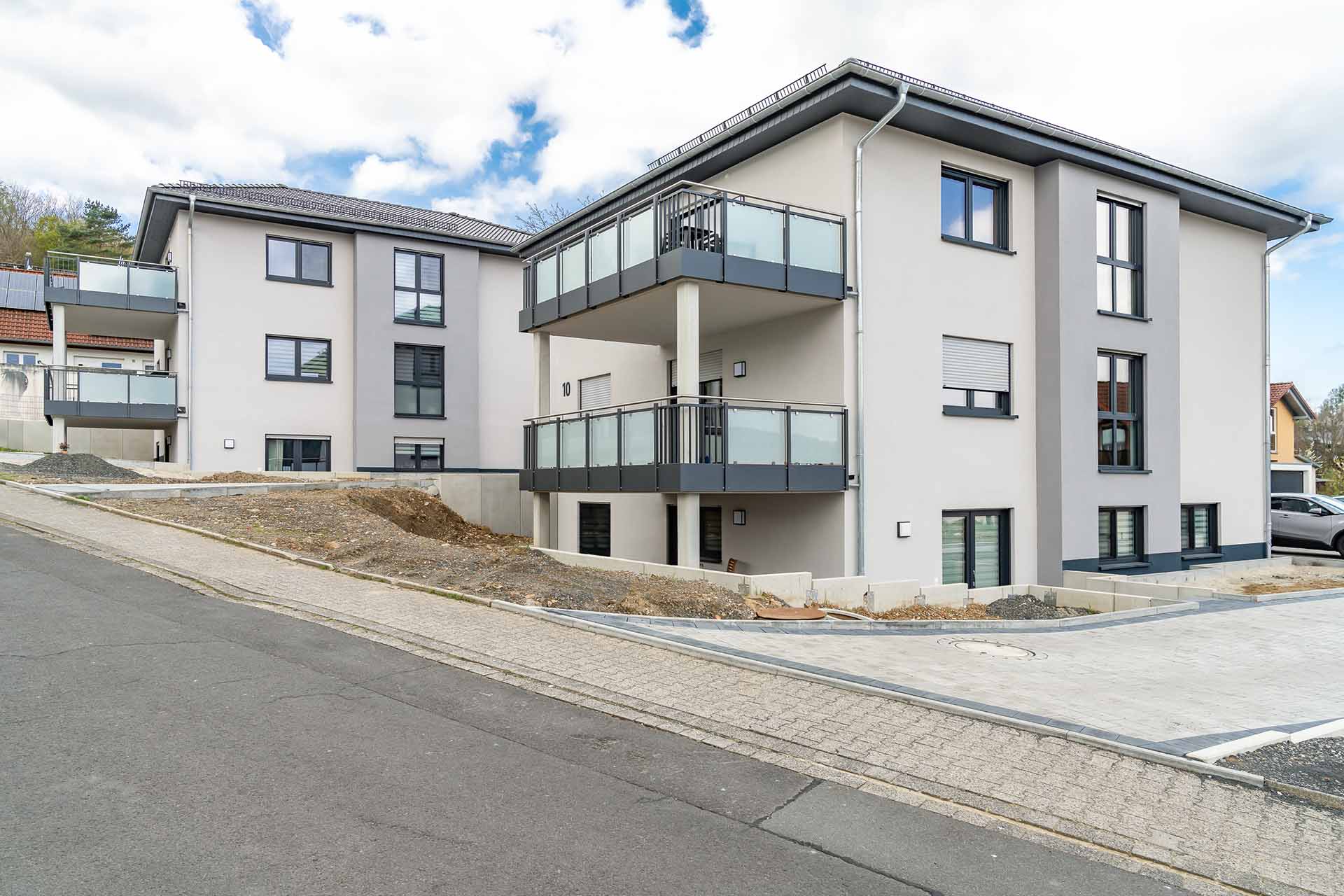

Ein privater Investor lässt in dem beschaulichen Ort Brachttal, am südlichen Vogelsberg im Rhein-Main-Gebiet, zwei Mehrfamilienhäuser mit je drei Wohneinheiten zur Vermietung errichten. Die Häuser sind hochwertig gebaut, modern gestaltet und verfügen über eine zukunftsweisende Haustechnik.

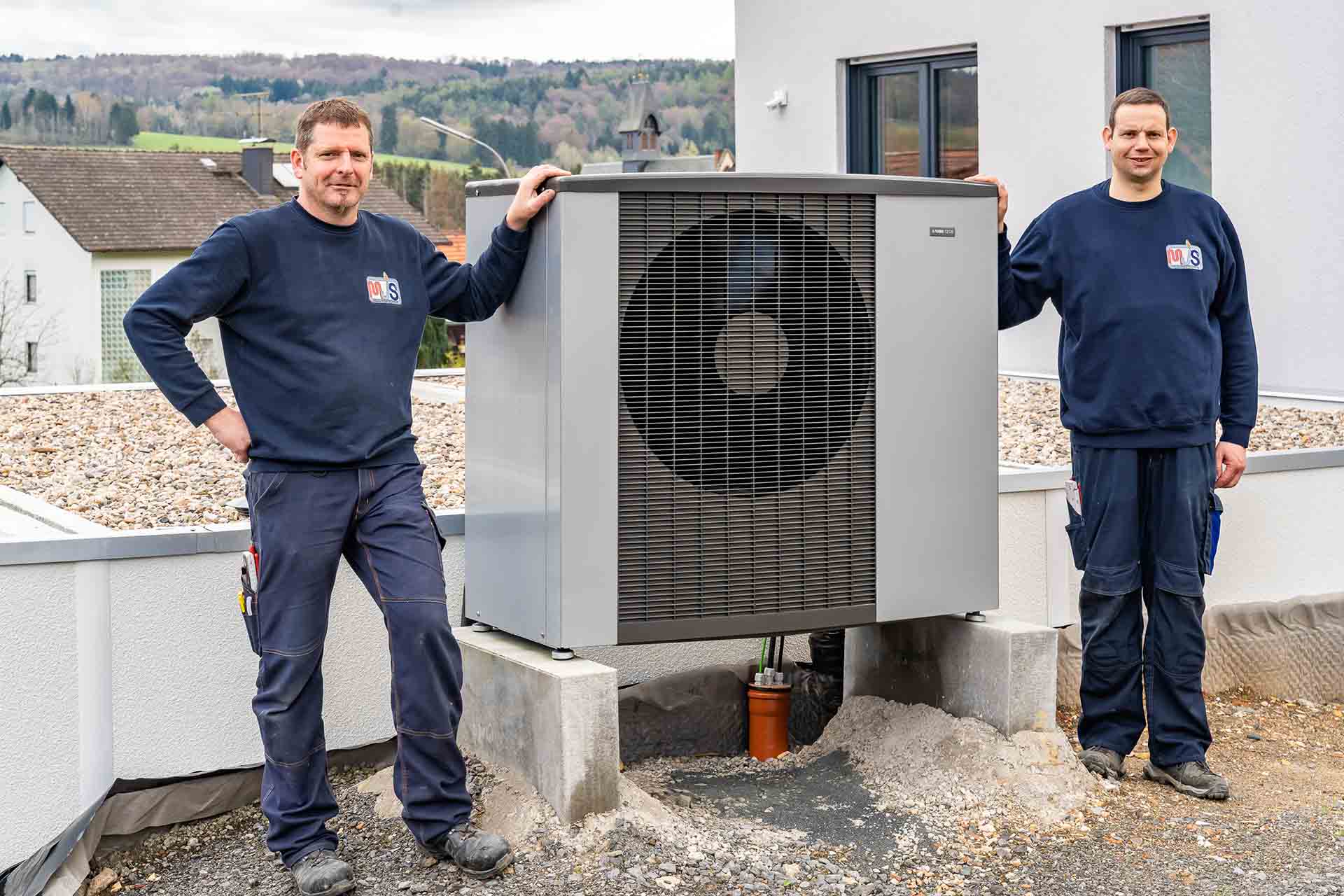

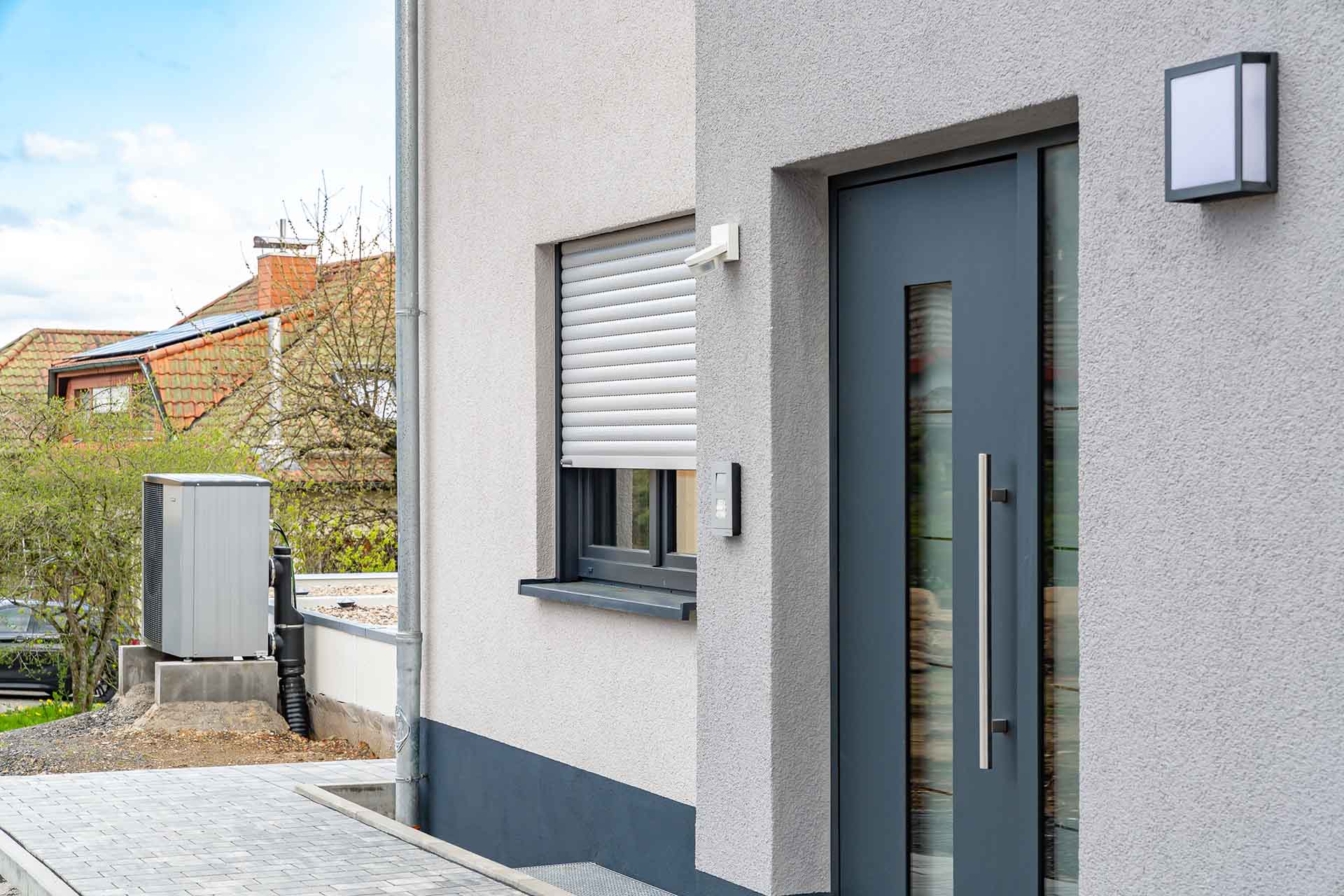

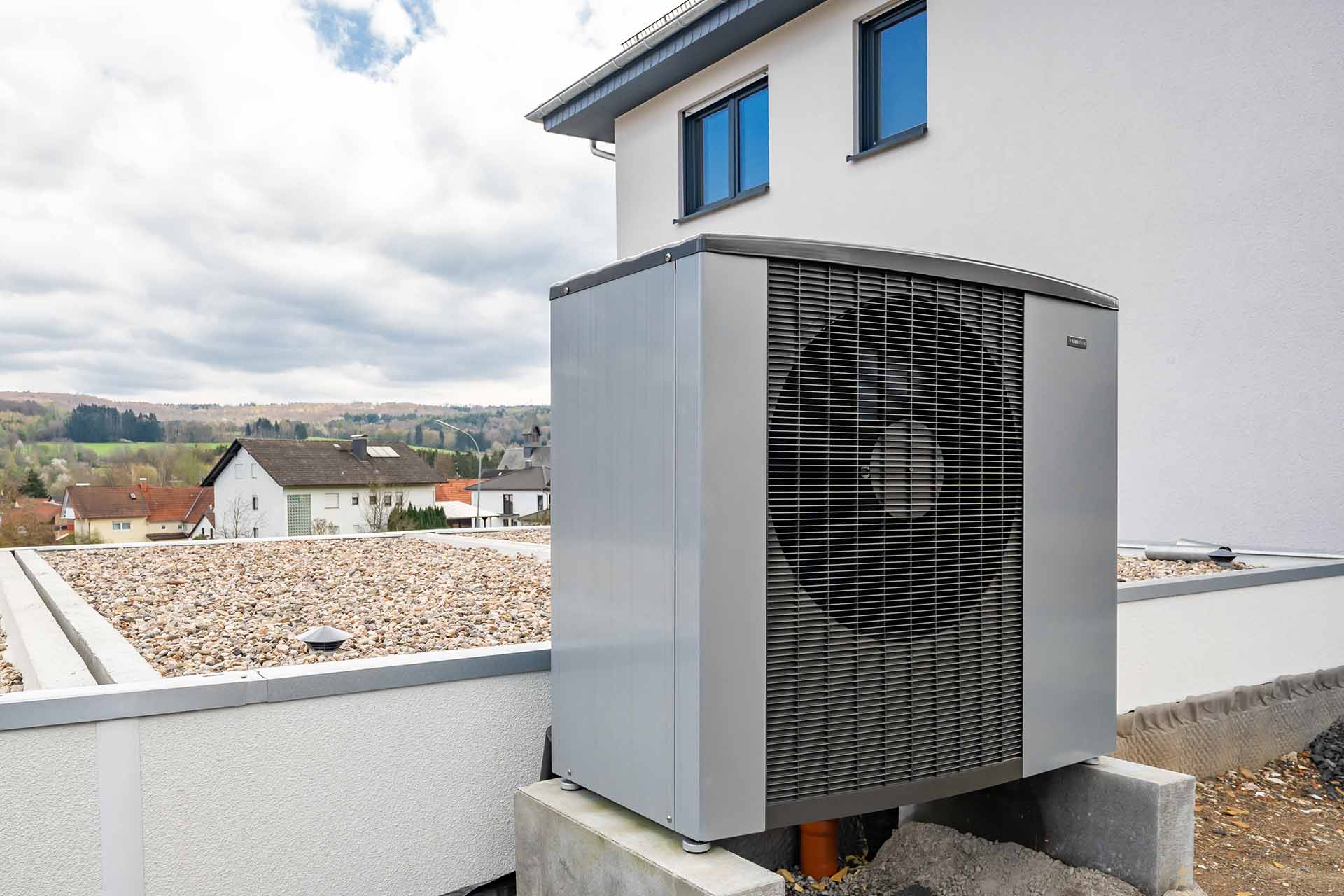

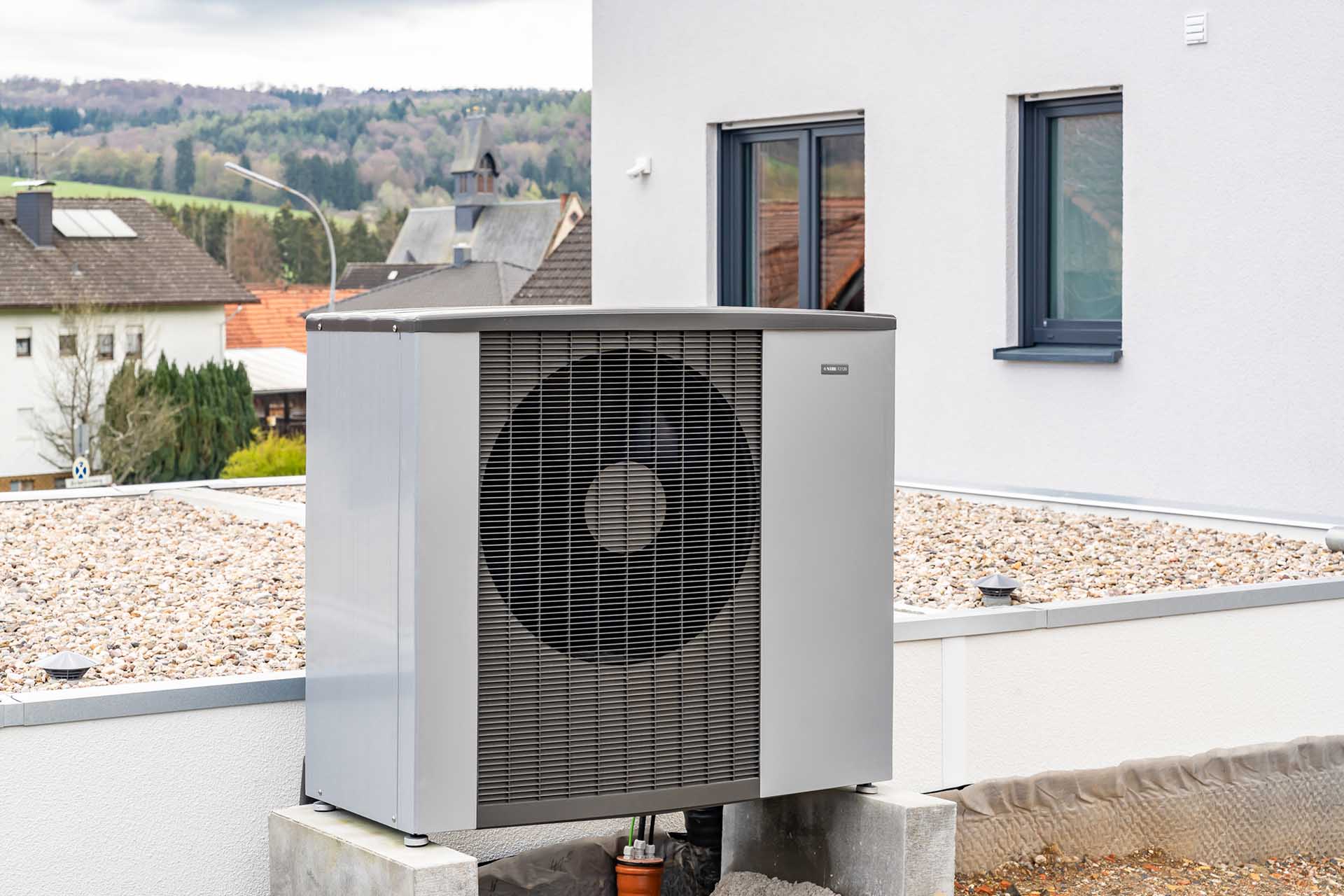

Die Außeneinheit der Luft/Wasser-Wärmepumpe NIBE F2120-12 wird auf einem stabilen Fundament am Haus platziert.
Innovatives Haustechnik-Konzept
Die Heizung der sechs jeweils ca. 95 Quadratmeter großen Wohnungen erfolgt in jedem Gebäude durch eine Luft/Wasser-Wärmepumpe NIBE F2120-12. Für die Wärmeverteilung in den Wohnungen wurde eine Fußbodenheizung installiert. Die Heizung und Warmwasser-Versorgung in den beiden Häusern erfolgt über ein Vier-Rohrsystem: Jede Wohnung ist mit zwei Vor- und Rücklauf-Leitungen ausgestattet. Über dieses Leitungssystem werden die Heizung und die Warmwasser-Versorgung getrennt angebunden. Ein Vorteil des Vier-Rohrsystem ist, dass die Heizung mit einer besonders niedrigen Systemtemperatur ein behagliches Raumklima über die Fußbodenheizung in den Wohnungen erzeugen kann. Der separate Pufferspeicher für die Heizung hat in diesem Objekt ein Volumen von 200 Litern.

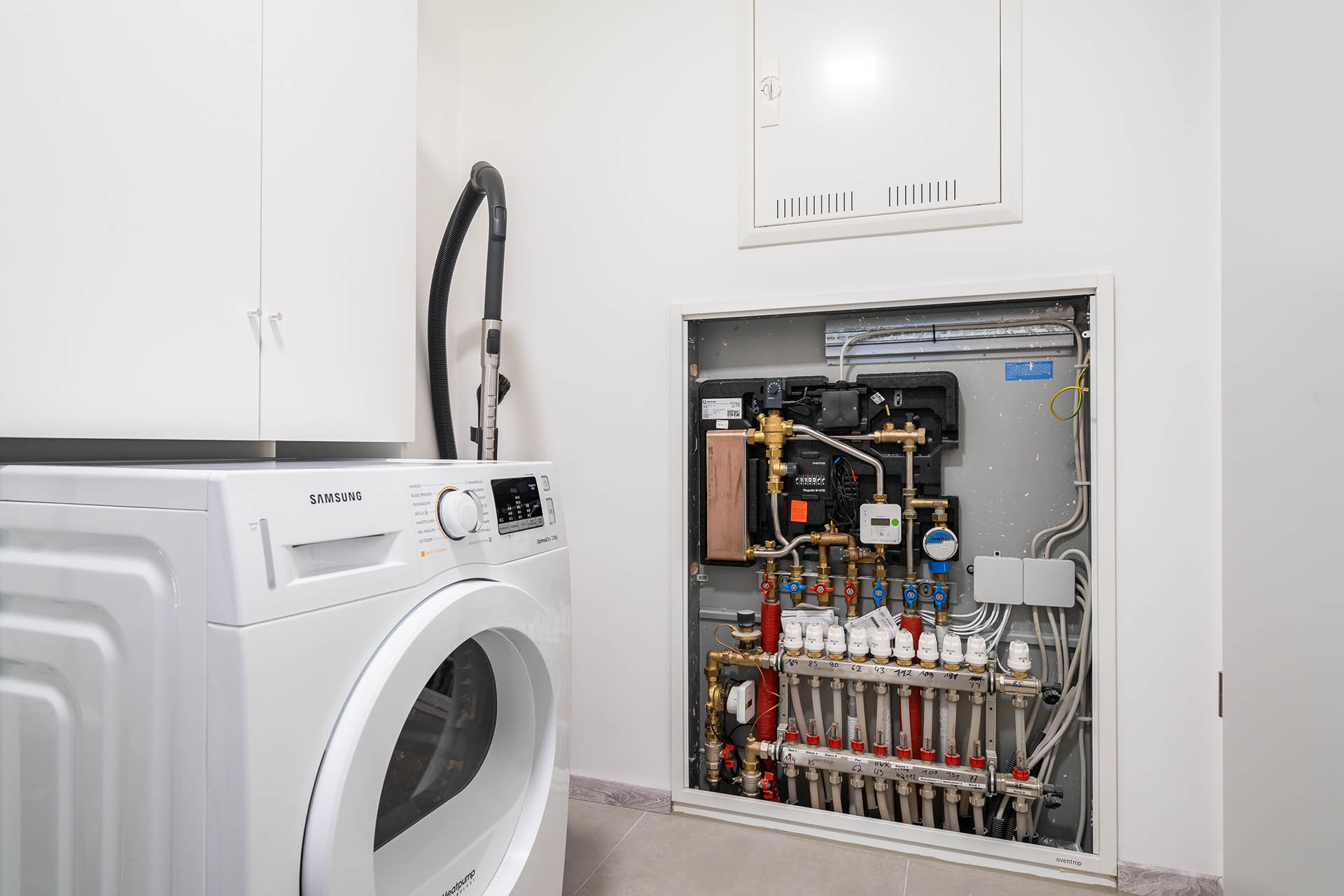

Die Übergabestation ist nahezu unsichtbar in einem Unterputz-Kasten im Hauswirtschaftsraum untergebracht.
Warmes Wasser aus Übergabestationen

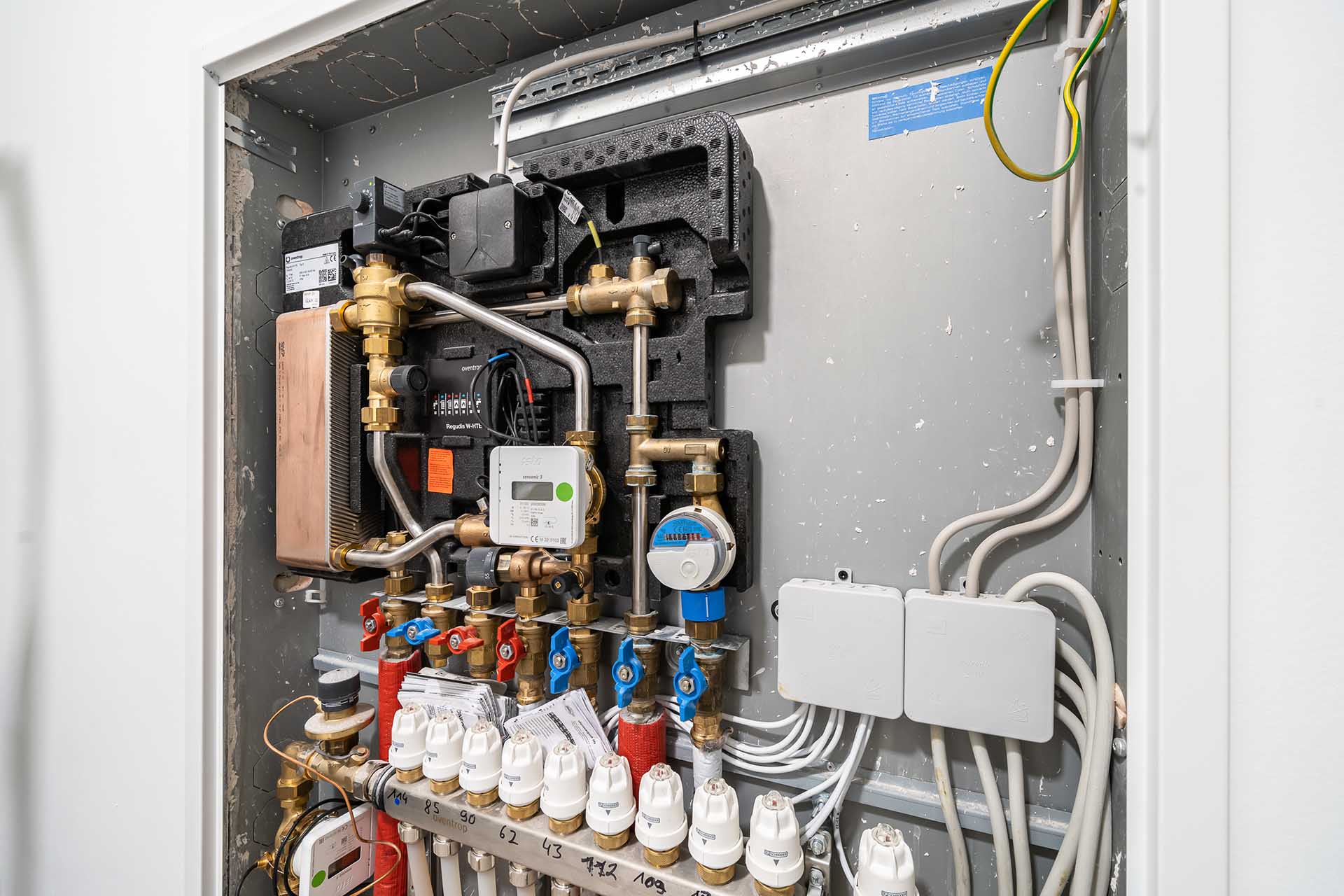

Das Brauchwasser wird von der Wärmepumpe in einem zweiten, fast 900 Liter fassenden Warmwasserspeicher vortemperiert. Innerhalb jeder Wohnung wird das Trinkwasser über den Plattenwärmetauscher der Übergabestation auf die gewünschte Temperatur erwärmt.
Die Trinkwarmwasserbereitung in jeder Wohnung erfolgt nur bei Bedarf, auf diese Weise kann mit geringen Brauchwassertemperaturen gearbeitet werden, das sorgt für ein besonders effizientes Anlagenkonzept.

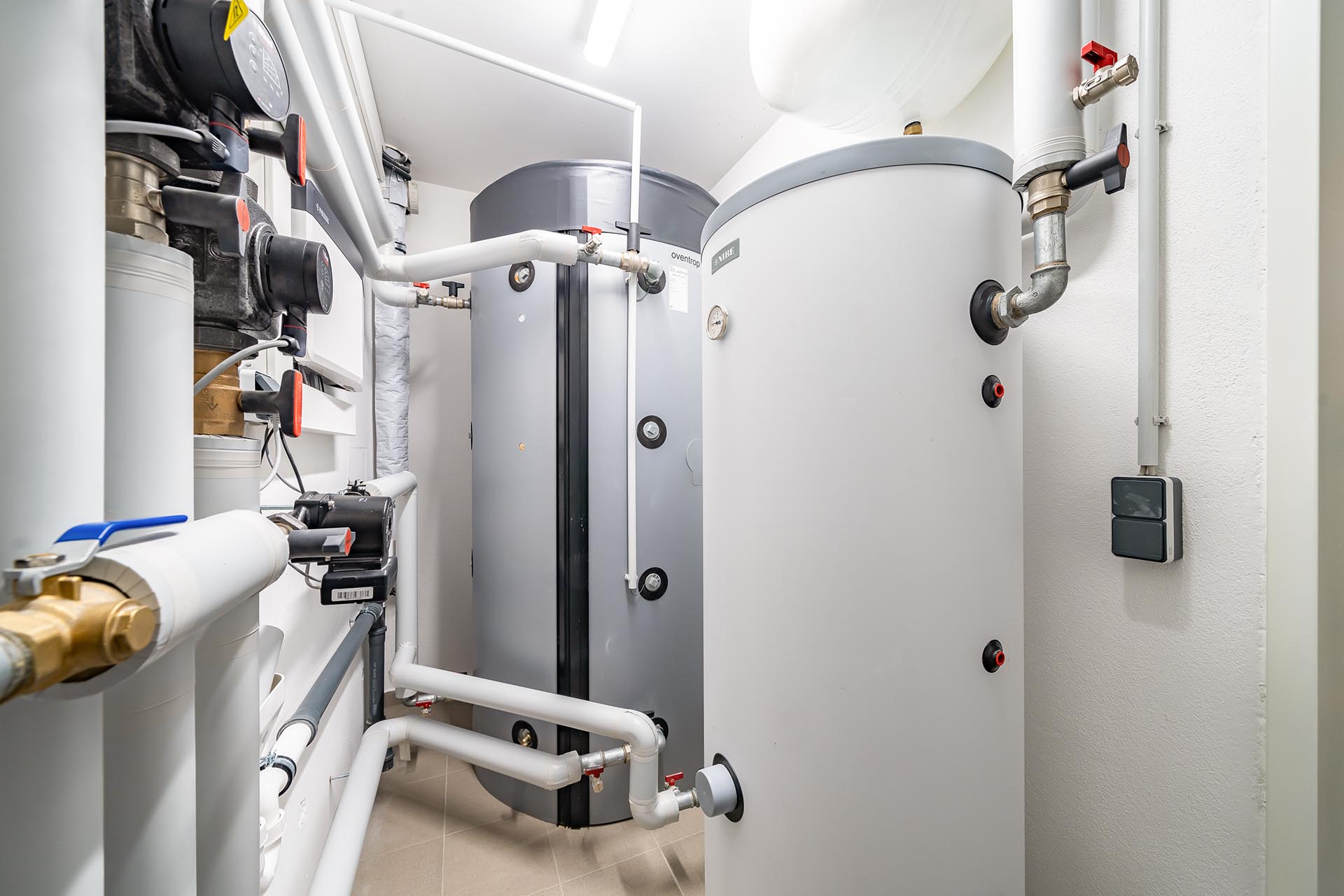

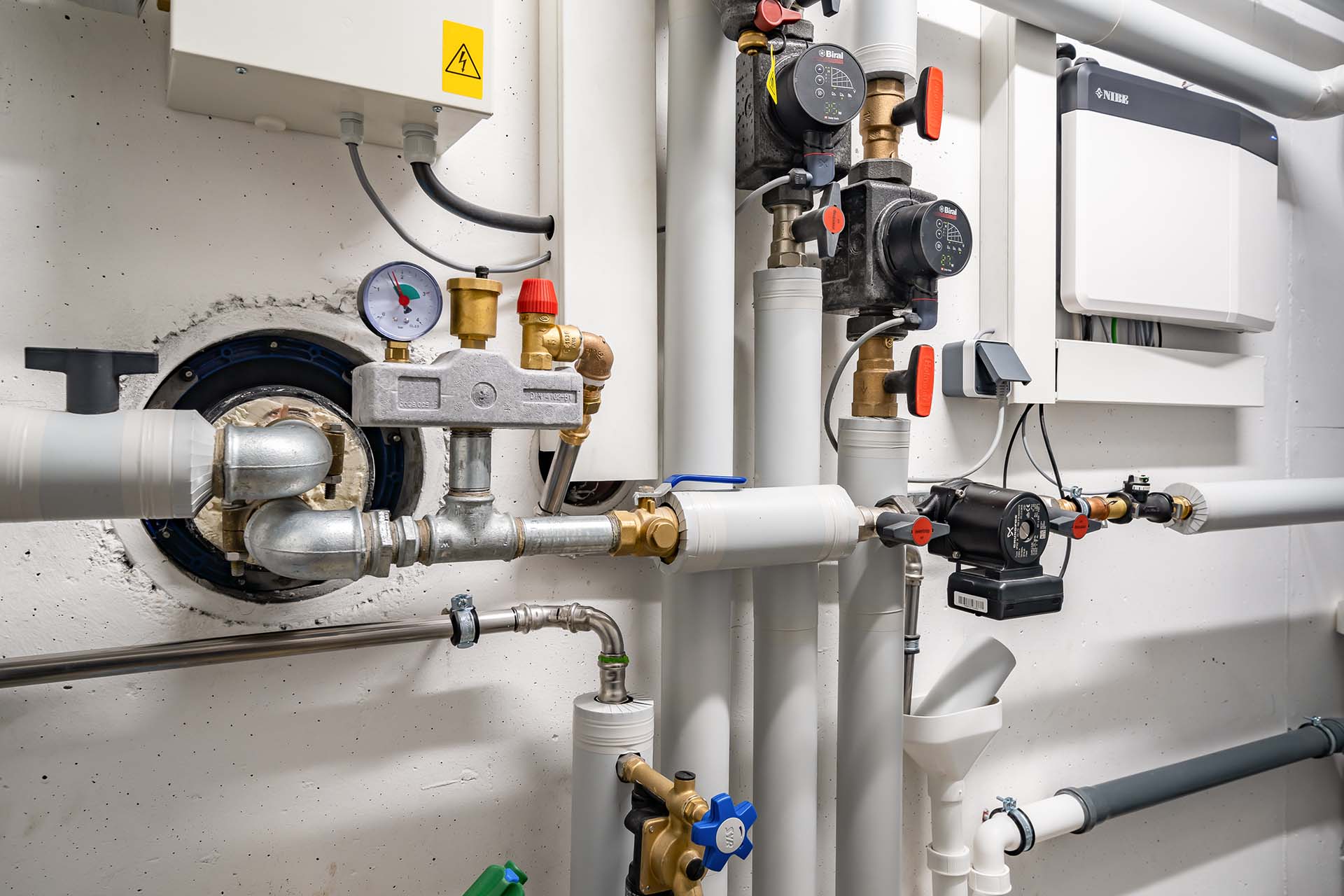

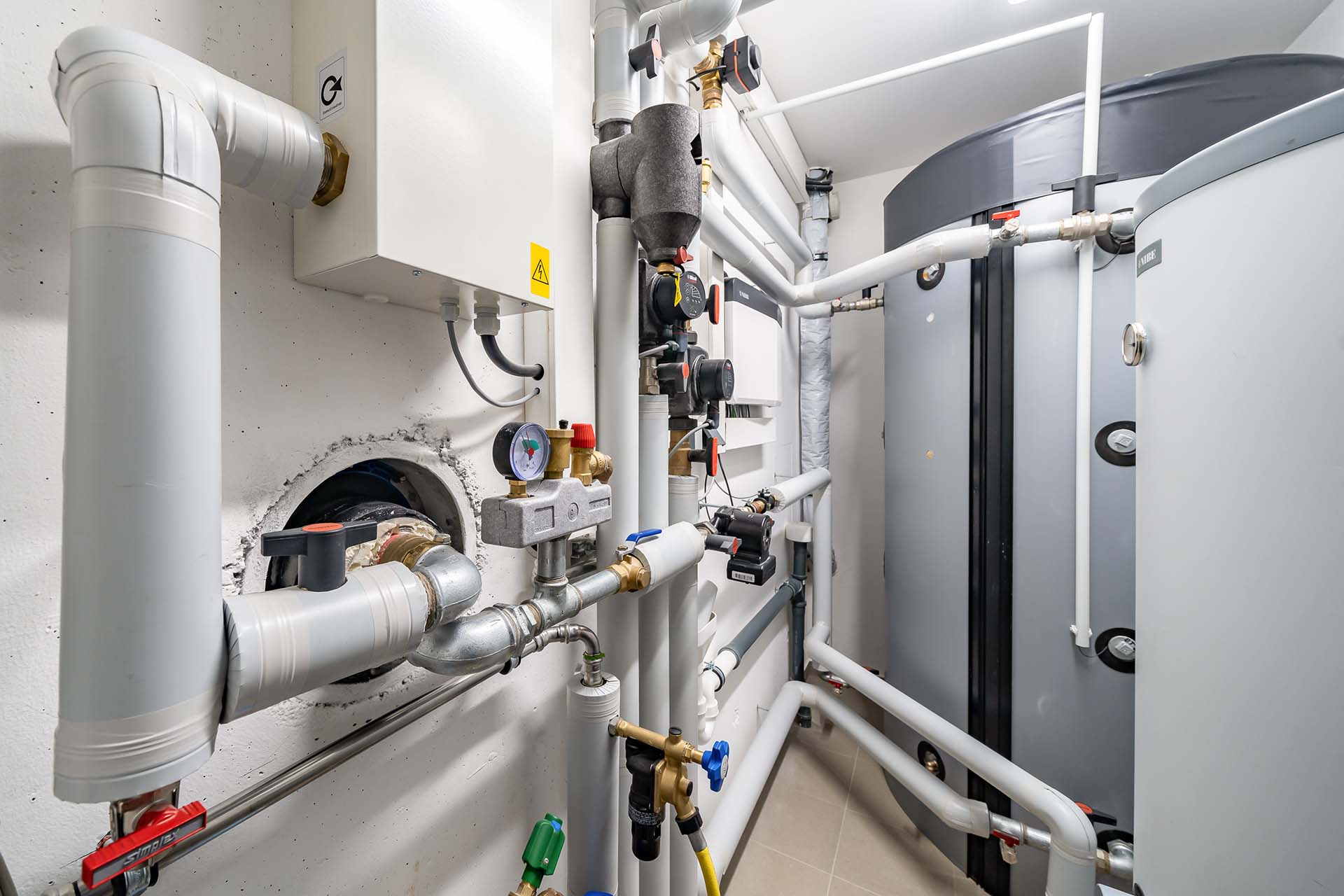

Die Wärmepumpe speist den fast 900 Liter fassenden Warmwasserspeicher. Zusätzlich sind im Technikraum Regeleinheit NIBE SMO S40 und der 200-Liter-Pufferspeicher installiert.
NIBE Referenzprojekt in Brachttal
