Wat is een Smart Grid?
Een Smart Grid is een tool dat een (lokaal) energienetwerk in staat stelt om vraag en aanbod van energie beter op elkaar af te stemmen. Door een Smart Grid te installeren kunnen de opwekking van energie (bijvoorbeeld PV-panelen) en het verbruik (bijvoorbeeld van een warmtepomp) slimmer op elkaar worden afgestemd. Om dit te realiseren zijn er meet- en regelfuncties nodig om te kunnen sturen in vraag en aanbod van energie. De NIBE S-serie en F-serie warmtepompen zijn standaard uitgerust met diverse voorzieningen om te anticiperen op vraag en aanbod, een van de manieren is Smart Grid Ready.
NIBE – Smart Grid Ready

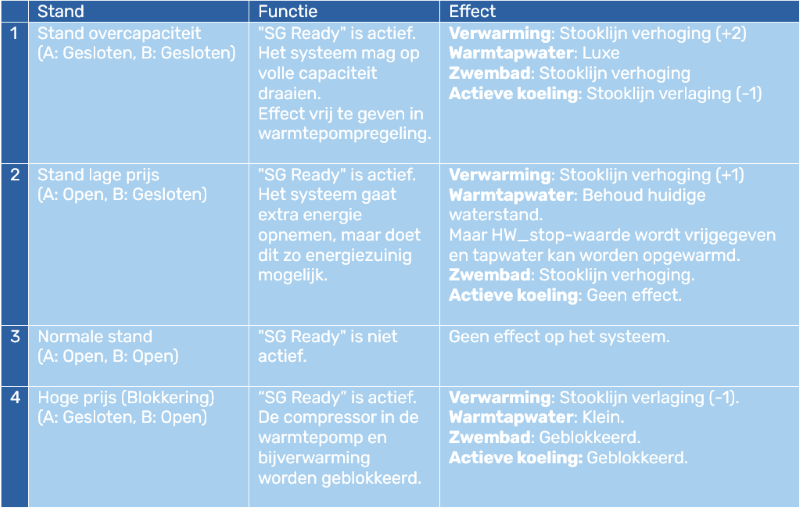

"SG Ready" is een slimme vorm van regeling waarbij de binnen-, warmtapwater- en/of zwembadtemperaturen (indien van toepassing) beïnvloed kunnen worden. Daarnaast is het mogelijk dat de compressor en/of bijverwarming tijdelijk geblokkeerd worden als dit wenselijk is. Activeer de functie door potentiaalvrije schakelingen aan te sluiten op twee ingangen. Smart Grid ready kan vier signalen communiceren middels twee AUX-contacten in de warmtepomp. Deze signalen dienen via een externe regeling aan de warmtepomp gegeven te worden. Met twee contacten kunnen vier standen geactiveerd worden in de warmtepomp. Elke stand beïnvloedt de werking van de warmtepomp welke effect heeft op verwarming, tapwater en zwembad indien aanwezig.
Let op:
- Deze settings kunnen invloed hebben op het verwarmings-, tapwater- en zwembadcomfort.
- Deze functie kan alleen worden gebruikt in combinatie met apparaten, elektriciteitsnetten, PV-omvormers en digitale meters die "SG Ready"-standaard ondersteunen.
- Voor "SG Ready" zijn twee vrije AUX-ingangen vereist.
Handige download
NIBE – Smart Grid Ready aansluiten
Om gebruik te maken van de Smart Grid Ready functionaliteit dienen er AUX-contacten bekabeld aangesloten te worden op de NIBE S- en F-serie warmtepompen welke een extern signaal ontvangen.
F-serie warmtepomp of SMO: (F11x5, F12x5, VVM, SMO, F730, F750, F370, F470, BA-SVM)
1) Verbind de contacten vanuit een externe input aan een vrije AUX-ingang met de warmtepompregeling.
2) Instellingen in het warmtepompmenu:
- Menu 5.4: Wijs de SG Ready A en SG Ready B toe aan het aangesloten AUX-contact in de software.
- Menu 4.1.5: Hier kan je de invloed van de verschillende bedrijfsmodi instellen.
Bekijk het elektrisch aansluitoverzicht voor een gedetailleerde afbeelding over de werking.
S-serie warmtepomp of SMO S: (S1155, S1255, S735, SMO S, VVM S)
1) Verbind de contacten vanuit een externe input aan een vrije AUX-ingang met de warmtepompregeling.
2) Instellingen in het warmtepompmenu:
- Menu 7.4: Wijs de SG Ready A en SG Ready B toe aan het aangesloten AUX-contact in de software.
- Menu 4.2.3: Hier kan je de invloed van de verschillende bedrijfsmodi instellen.
Bekijk het elektrisch aansluitoverzicht voor een gedetailleerde afbeelding over de werking.
FAQ Smart Grid Ready
Welke NIBE tapwaterinstellingen kan ik kiezen met SG Ready functie?
Hoeveel en/of de SG Ready invloed mag hebben op het tapwatercomfort kan handmatig ingesteld worden. Als er standaard al tapwaterstand 'groot' ingesteld is, kan de SG Ready functie maar beperkt invloed uitoefenen. Ook kan er invloed uitgeoefend worden op de start-stop temperaturen van de warmwaterstanden. Hier kunnen afwegingen gemaakt worden om het gewenste comfortniveau te behalen.
Welke NIBE-verwarmingsinstellingen kan ik kiezen bij SG-ready functie?
Waar moet het SG-ready signaal vandaan komen?
Het SG Ready signaal moet gegeven worden door een externe regeling of apparaat. Dit kan bijvoorbeeld een energiemanagementsysteem (EMS) of PV-omvormer zijn. Houd er rekening mee dat er extra accessoires benodigd kunnen zijn om een PV-omvormer te koppelen via SG Ready, dit dient geverifieerd te worden met de fabrikant van de omvormer. Het apparaat dat het signaal geeft dient SG Ready compatibel te zijn en te bepalen wanneer welke stand doorgegeven wordt.
Hoeveel kan SG Ready mij besparen?
Door SG Ready signalen te gebruiken kan op goedkopere momenten de warmtepomp harder werken en op duurdere momenten de warmtepomp terug toeren. Hoeveel dit bespaart, is afhankelijk van de installatie. Bijvoorbeeld hoe groot het afgiftesysteem is, of er een buffervat aanwezig is, of en hoeveel tapwater er extra verwarmd kan worden, en of er energie afgegeven kan worden aan een zwembad.
Is SG Ready een gestandaardiseerde norm/methode?
SG Ready verwijst naar een regelmethode die zijn oorsprong vindt in Duitsland. Het SG Ready label voor warmtepompen kan verkregen worden als er aan functionaliteiten wordt voldaan.
Meer informatie vind je hier. In Nederland en België is het geen vereiste om warmtepompen uit te rusten met SG Ready functionaliteit. Wel kan het één van de mogelijkheden zijn om warmtepompen slim te gaan sturen.
Zijn er behalve SG Ready nog andere manieren om NIBE warmtepompen slim te sturen?
NIBE warmtepompen kunnen gebruik maken van verschillende communicatiemethoden om slim met externe regelingen te communiceren. SG Ready maakt gebruik van AUX-contacten waardoor het aantal functionaliteiten vrij beperkt is. NIBE warmtepompen kunnen verder communiceren via Modbus (RS485 of TCP/IP) en een RestAPI via de NIBE softwareplatformen (myUplink), afhankelijk van de serie en het type warmtepomp. Let op dat voor sommige functies een accessoire benodigd kan zijn. Contacteer je NIBE contactpersoon voor meer informatie.
