Systemlösning med värme och kyla ger fantastiska energivärden

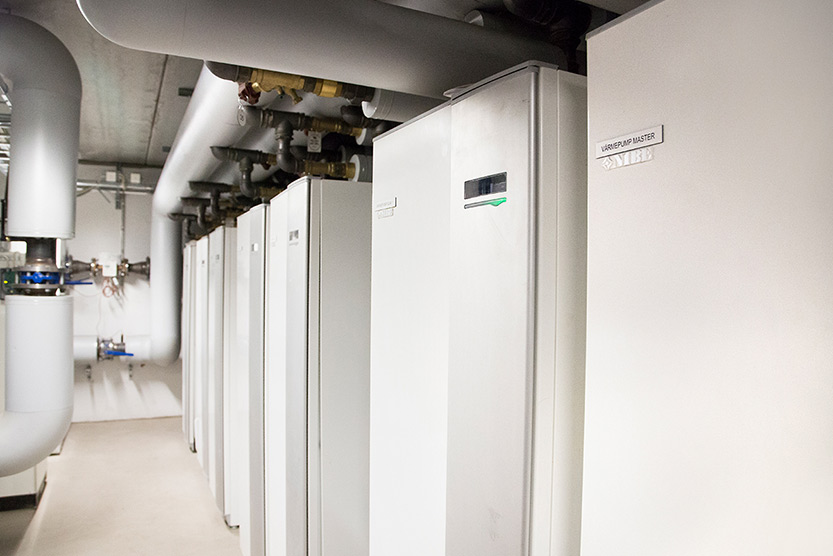

Kontorsfastigheten Skeppet ligger som ett smycke vid Vänerns strand i centrala Karlstad. Och inte bara det. Fastigheten är med sina 22 000 kvadratmeter ett strålande exempel på hur NIBE kan skapa energieffektivitet i världsklass i riktigt stora fastigheter, med bergvärme och svalkande frikyla. Allt som krävs är 11 000 meter borrhål och sju arbetshästar i form av NIBEs F1345-60.

– Det här är verkligen energieffektivitet i teknikens framkant. Ett drygt år efter invigningen har vi fantastiska energivärden och hela investeringen i bergvärme återbetalas på mindre än sju år, berättar Klas Larsson som är initiativtagare bakom satsningen på bergvärme från NIBE och affärsområdesansvarig på Instalco.

Kontorsfastigheten Skeppet är Klöverns nya kontorshus i Karlstad och byggdes 2017 av PEAB. Den 22 000 kvadratmeter stora fastigheten är ett av NIBEs största bergvärmeuppdrag i Sverige.

Klas Larsson, affärsområdesansvarig på Instalco.

56 borrhål och 1,1 mil borrhål

– När vi fick chans att vara med i projektet gick vi vår egen väg och förordade starkt bergvärme som lösning på värmebehovet. Utmaningen var att fastigheten runt huset var så liten så vi fick helt enkelt borra 56 hål med sex meters mellanrum, innan plattan gjöts. Risken är förstås att något skadas när sedan plattan gjuts men allt har gått bra och nu har vi en mycket kraftfull anläggning som verkligen bevisat sig, säger Klas Larsson på Instalco.

Som spets vid riktigt kallt väder finns en elpanna på

98 kW. Ett stöd som trots den kalla vintern 2017 knappt behövde gå in. Bergvärmen har alltså levt upp till Skeppets värmebehov.

Utöver att producera behövlig värme för uppemot 800 medarbetare tas frikyla ur berget under fastigheten på sommaren. Borrhålen och anläggningen är dimensione-rad för att klara hela kylbehovet med frikyla.

– Vi ser att vi klarar 100 procent av det sekundära kylbehovet som i sin tur är 70 procent av det totala kylbehovet. Man kan utan tvekan säga att anläggningen är i energieffektivitetens framkant och vi är väldigt stolta över vad vi skapat tillsammans med NIBE.

– Jag vill också passa på att säga att NIBE är väldigt bra och enkla att arbeta med och har bra support och dokumentation, utöver kanonteknik förstås, avslutar Klas Larsson affärsområdesansvarig på NIBEs sam- arbetspartner Instalco.
